本图集是对16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》的修编。本次修编按照《工程结构通用规范》GB55001-2021、《建筑与市政工程抗震通用规范》GB55002-2021、《混凝土结构通用规范》GB5508-2021等强制性工程建设规范，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统地梳理、修订。
近期，22G101系列图集的发布引起行业热议，对造价从业人员的工作也将产生深远的影响。面对新形势、新环境，造价人员需要了解变化趋势、明晰应对办法、探索发展方向。
本图集是对16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》的修编。本次修编按照《工程结构通用规范》GB55001-2021、《建筑与市政工程抗震通用规范》GB55002-2021、《混凝土结构通用规范》GB5508-2021等强制性工程建设规范，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统地梳理、修订。
现对22G101-1修订部分做详细解释，此文为详解第一部分，后续会持续更新~
差异要点（一）

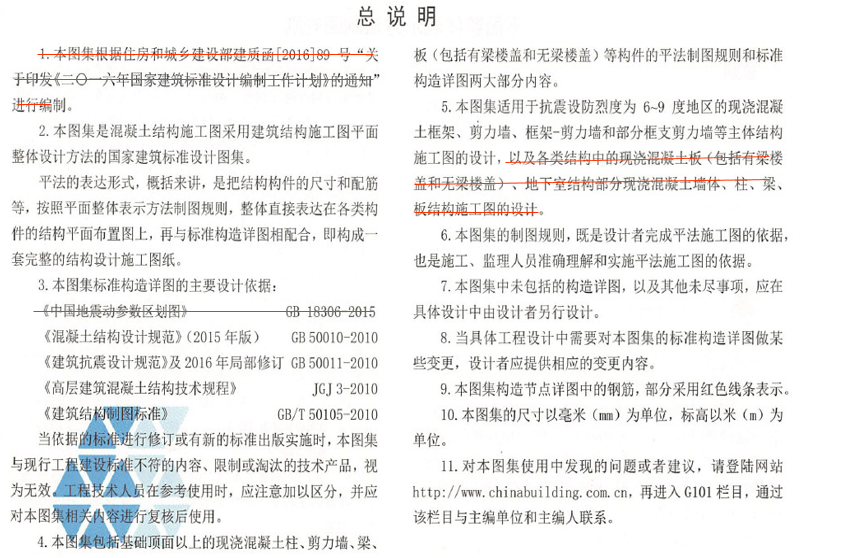

16G中红色线条划去或框中的是22G中取消的内容。
22G101-1平法
22G中蓝色框框上的是增加或修改的内容；

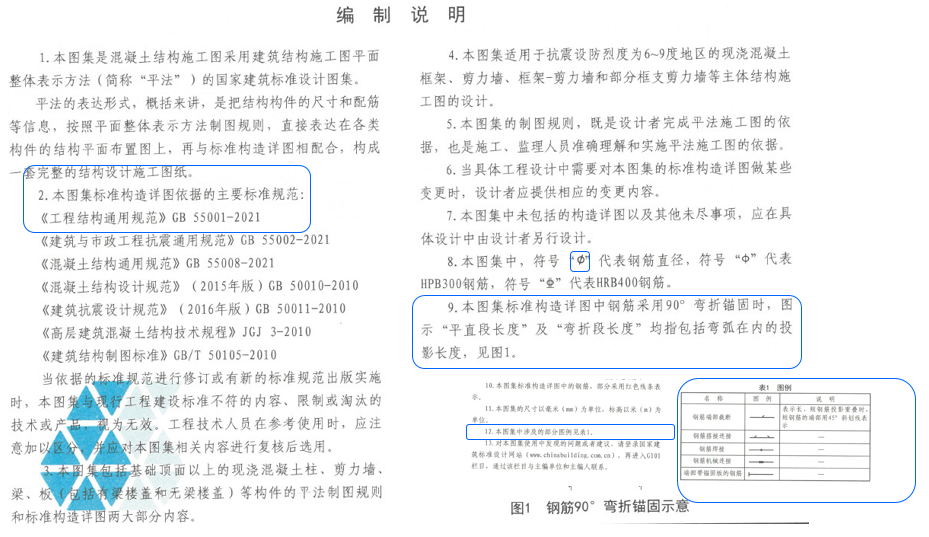

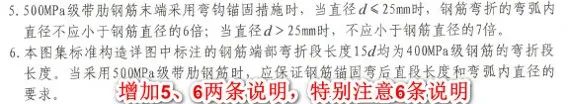

第2条增加了三本“通用规范”
第8条说明在图集中使用的钢筋符号
第9条增加钢筋锚固平直段长度的取值起止点
第12条增加钢筋连接关系的图例表示方法
2、制图规则-柱平法--2.2 列表注写方式
16G101-1平法
16G与22G差异：

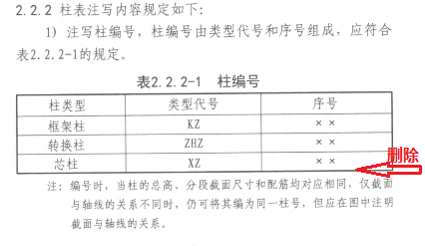

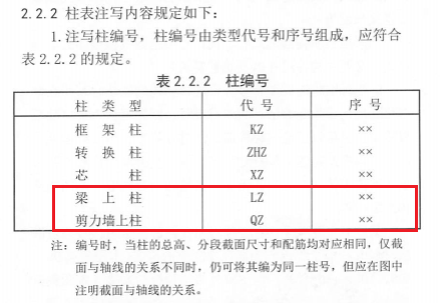

22G平法去掉了16G的【梁上柱和剪力墙上柱】。
16G与22G差异：
22G蓝色框内的内容是16G缺少的内容

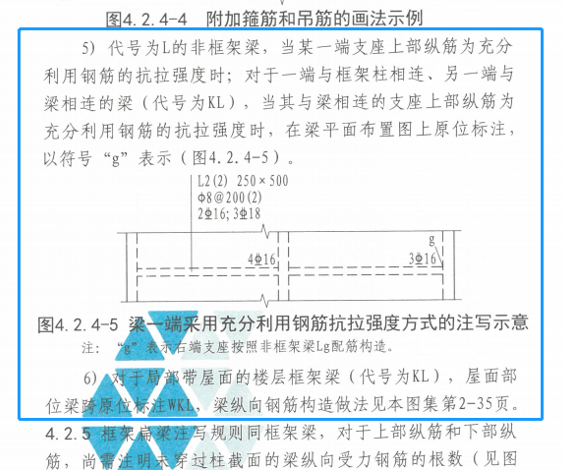

识别注意：当其与梁向相连的支座上部纵筋为充分利用钢筋抗拉强度时，在梁平面布置图原位标注，以符号“g”表示。

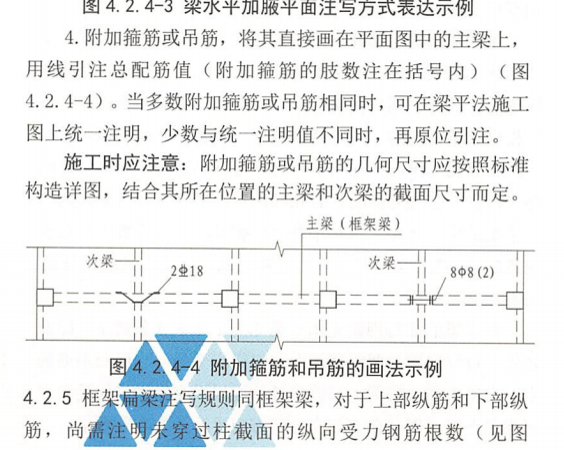

16G与22G差异：

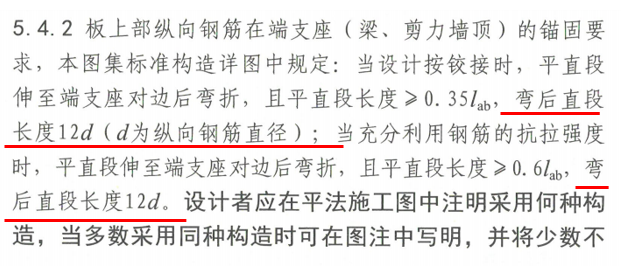

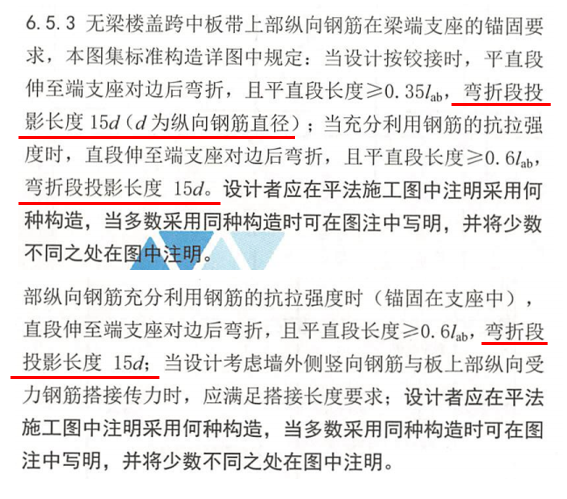

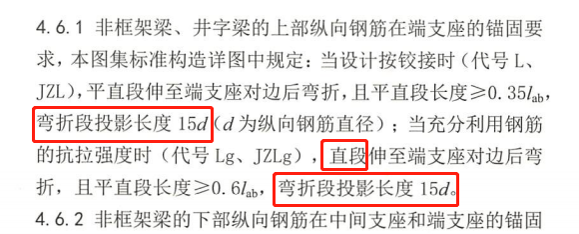

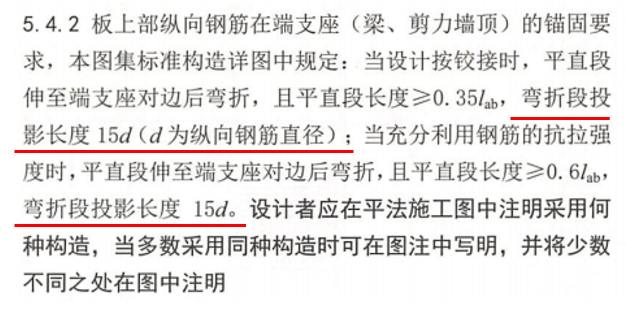

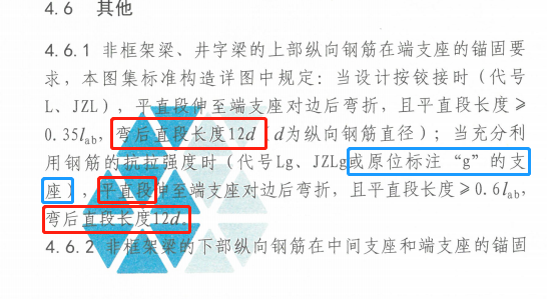

①22G将16G中的“弯折段投影长度15d”改成“弯后直段长度12d”
②22G将16G中的“直段”改成“平直段”
③22G蓝色框内的内容是16G缺少的内容
16G与22G差异：
①22G将16G中的“当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座”改成“受扭非框架梁（代号LN）纵向钢筋锚入支座”

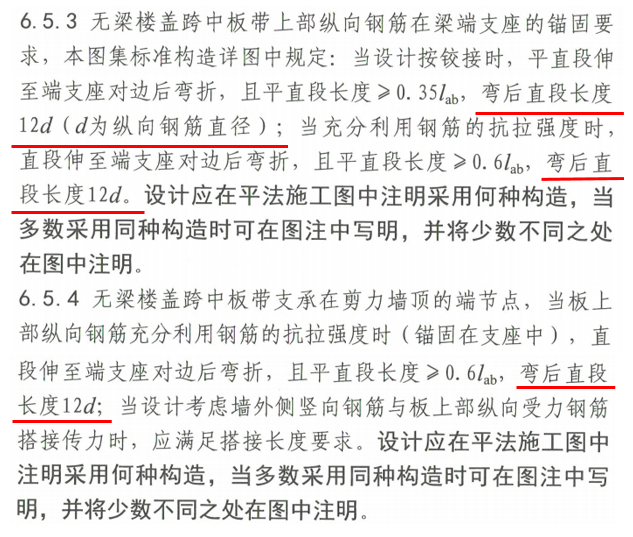

②22G将16G中的“弯折段投影长度15d”改成“弯后直段长度12d”
③16G蓝色框内的内容是22G缺少的内容

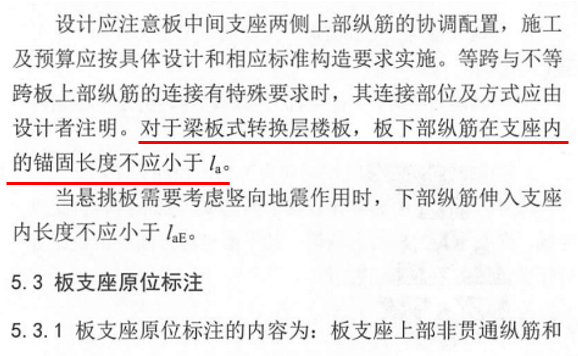

6、平法制图规则--板1

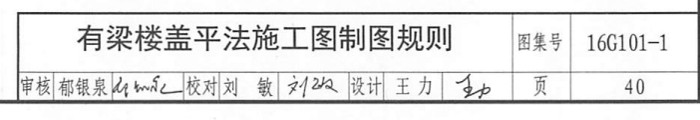

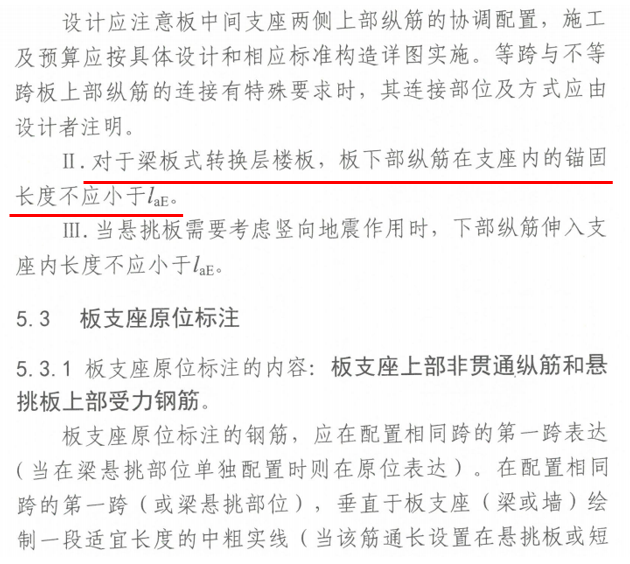

16G101-1平法 40页
7、平法制图规则--板2
16G101-1平法 43页
8、平法制图规则--板3
16G101-1平法 47页

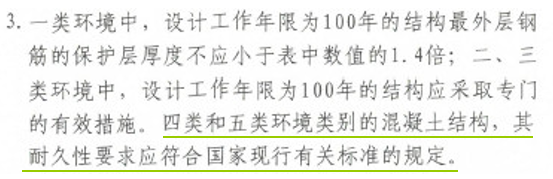

16G56面混凝土结构的环境类别说明第5条，表述简单

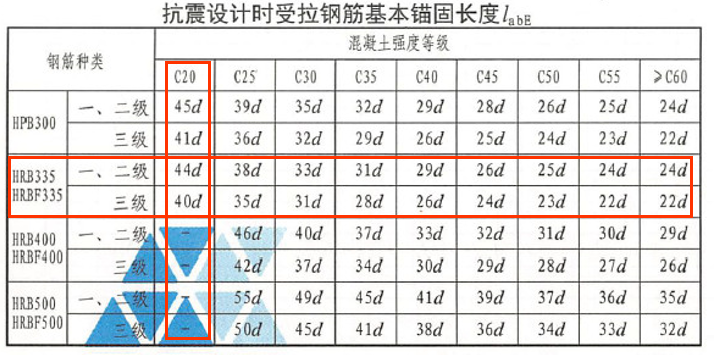

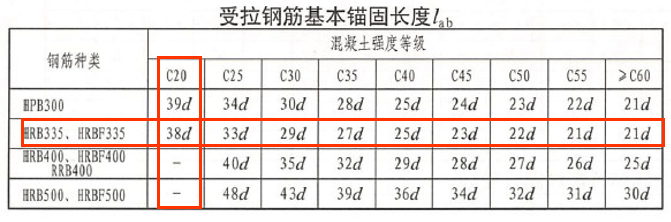

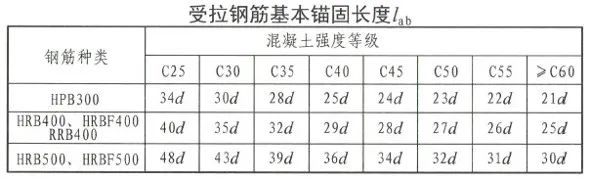

16G56面受拉钢筋基本锚固长lab列表中，有C20的混凝土强度等级的锚固长值，有HRB335、HRBF335（二级螺纹钢）的列表。同样的在抗震设计钢筋基本锚固长度labE列表中的内容
22G101-1平法 一般构造
22G57面混凝土结构的环境类别说明第5条，表述清晰

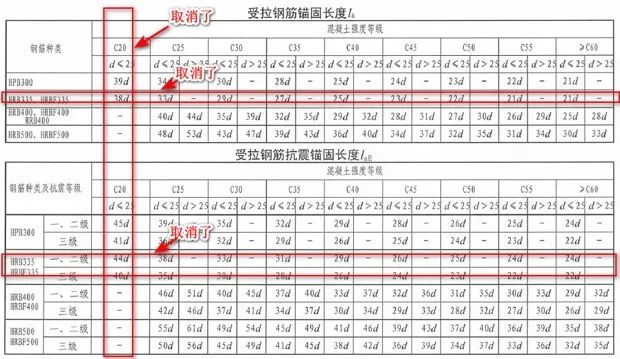

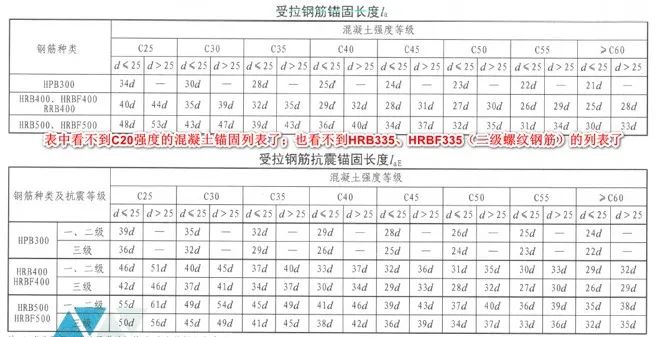

22G57面受拉钢筋基本锚固长lab列表中，去掉了C20的混凝土强度等级的锚固长值，和HRB335、HRBF335（二级螺纹钢）的列表。同样的在设计钢筋基本锚固长度labE列表中也去掉了相同内容
58面增加了说明：
16G58面，受拉钢筋锚固长度la和受拉钢筋抗震锚固长度laE列表中同样有C20的混凝土强度等级的锚固长值，有HRB335、HRBF335（二级螺纹钢）的列表。
22G59面，受拉钢筋锚固长度la和受拉钢筋抗震锚固长度laE列表中将C20的混凝土强度等级的锚固长值，有HRB335、HRBF335（二级螺纹钢）的列表去掉了。

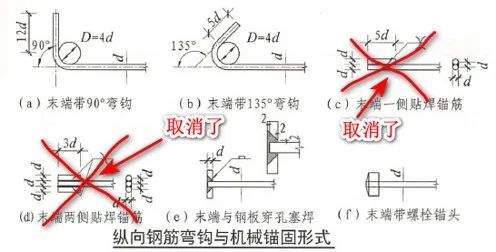

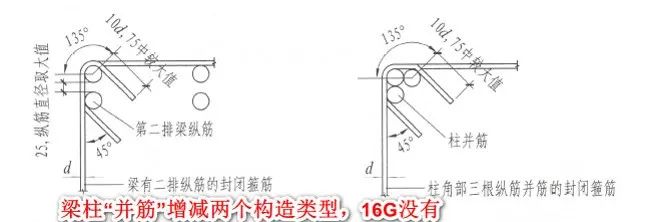

图中没有了16G中的（c）（d）两个构造形式；

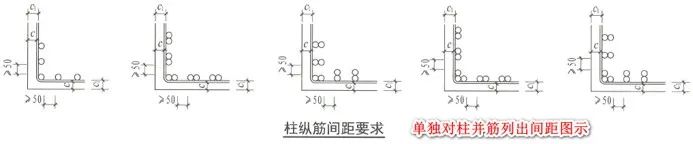

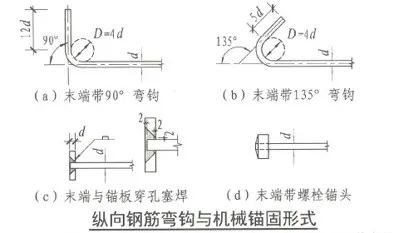

注意：（a）节点的弯曲部位和平直段的取值范围，在钢筋设置内要增加此种弯钩的调整值
11、标准构造详图
16G101-1平法 一般构造 59面

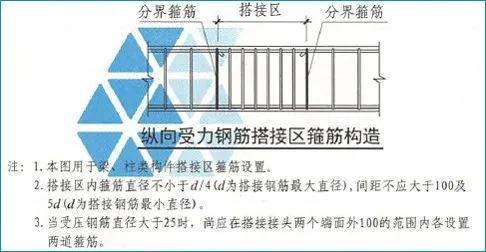

根据上图，我们的纵向受力钢筋在搭接区的箍筋公式应该是：roundup[LL（搭接长）-2*Sjm（加密间距，取值为max（100,5d）“d”为细直径纵向受力钢筋）]/Sjm+2（分界箍筋），我们是否应该将这个公式做成函数？
22G101-1平法 一般构造 60面

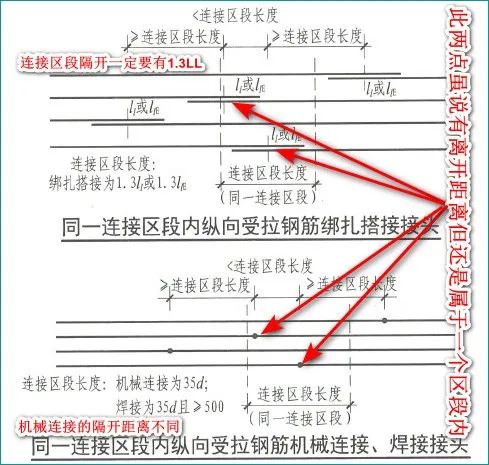

根据上图，纵向受力钢筋搭接错开区特别是柱子、剪力墙，钢筋的错开距离要符合上图要求。
12、标准构造详图
16G101-1平法 一般构造 60面
划红框的内容在22G内没有了
22G101-1平法 一般构造 61面

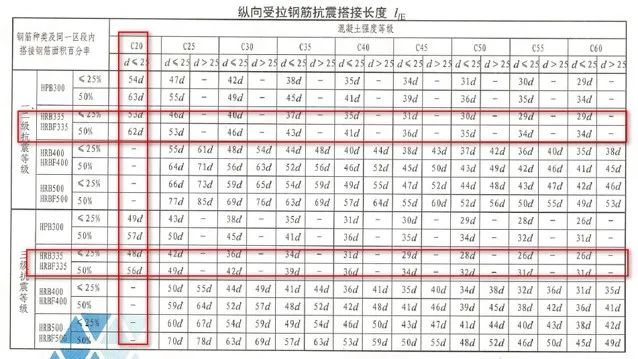

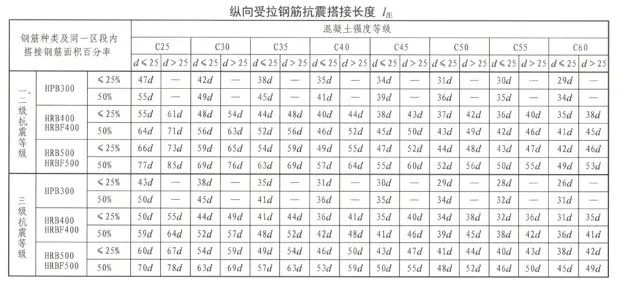

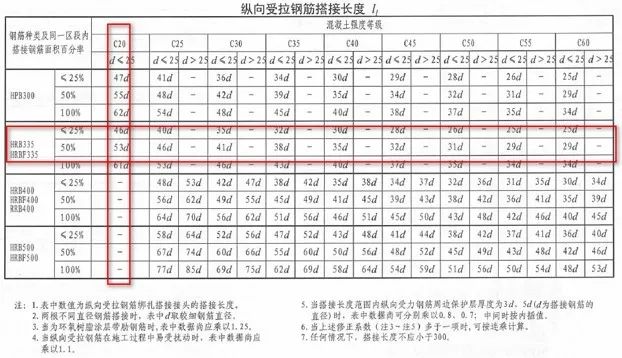

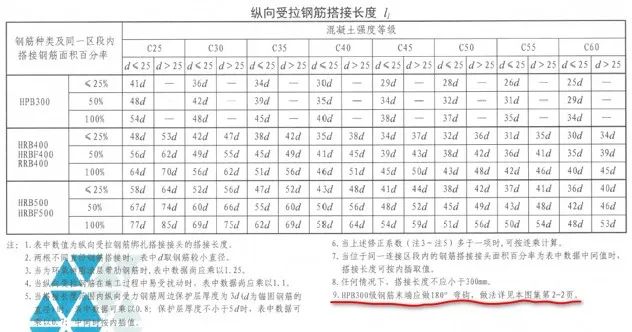

抗震和非抗震搭接长度表中没有了C20混凝土和二级钢筋的数据了；第10条说明是指四级抗震的搭接长度按Ll表取值。
13、标准构造详图
16G101-1平法 一般构造 60面
14、构造详图-柱平法
--标准构造详图
16G101-1平法 柱

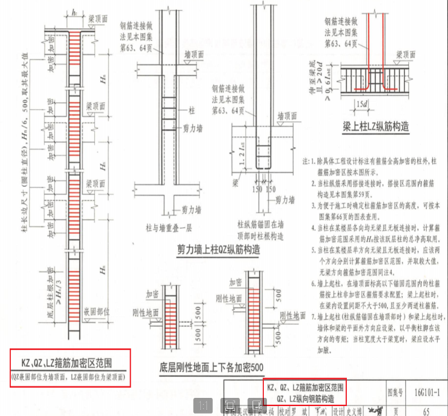

16G与22G差异：

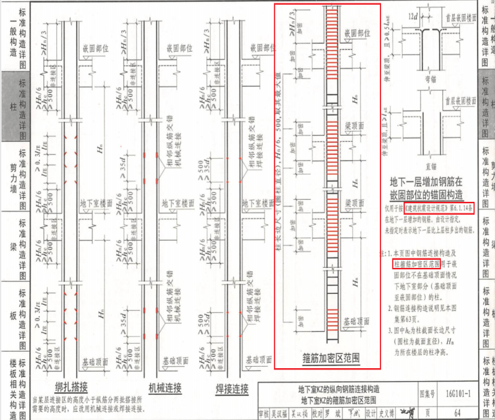

①22G101-1删掉了16G101-1中的“箍筋加密区范围”示例图。
②22G101-1增加“焊接连接”示例图的Hn标注。

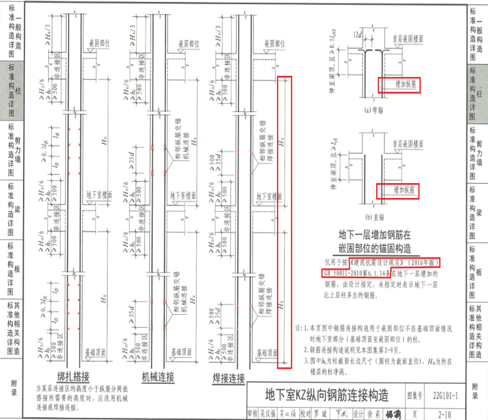

③22G101-1增加“地下一层增加钢筋在嵌固部位的锚固构造”示例图中“弯锚”与“直锚”纵筋引出说明——“增加纵筋”。
④22G101-1增加对“《建筑抗震设计规范》”详细版本说明。
⑤22G101-1删掉说明中“柱箍筋加密范围”。
15、构造详图-柱平法
--标准构造详图
16G101-1平法 柱
16G与22G差异：

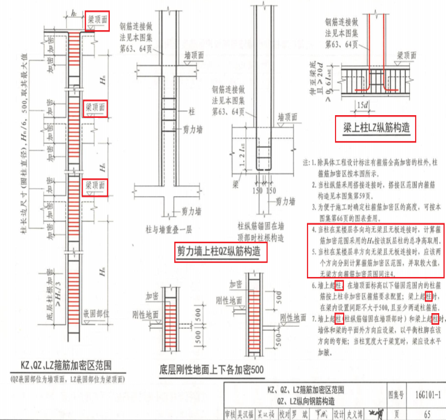

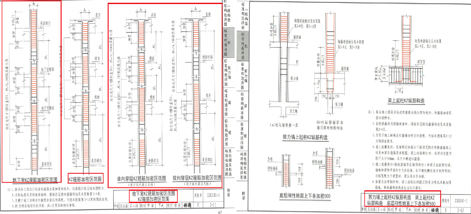

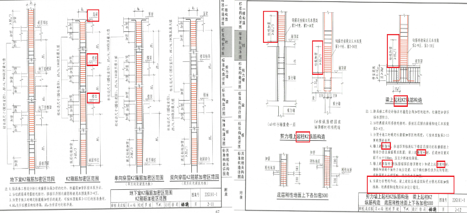

①22G101-1将16G101-1的“KZ、QZ、LZ箍筋加密区范围，QZ、LZ纵向钢筋构造”一页内容增加至两页内容“地下室KZ箍筋加密区范围，KZ箍筋加密区范围”、“剪力墙上起柱KZ纵筋构造，梁上起柱KZ纵筋构造，底层刚性地面上下各加密500”。
②22G101-1删掉了“KZ箍筋加密区范围”适用的构件“QZ，LZ”。
③22G101-1增加了“地下室KZ箍筋加密区范围”，“单向穿层KZ箍筋加密区范围”，“双向穿层KZ箍筋加密区范围”。
16、构造详图-柱平法
--标准构造详图
16G101-1平法 柱
16G与22G差异：
①22G101-1将16G101-1的“梁顶面”改为“楼面”、“屋面”。
②22G101-1将16G101-1的“柱QZ”改为”起柱KZ”,“柱LZ”改为“起柱KZ”
③22G101-1删掉16G101-1说明中第4条、第5条。
④22G101-1将16G101-1说明第6条、第7条的“柱”改为“框架柱”。
⑤22G101-1增加了第6条说明。
⑥22G101-1对“剪力墙/梁上起柱KZ纵筋构造”示例图增加了箍筋范围标示“柱根加密>=Hn/3”。
17、构造详图-柱平法
--标准构造详图
16G101-1平法 柱
16G与22G差异：

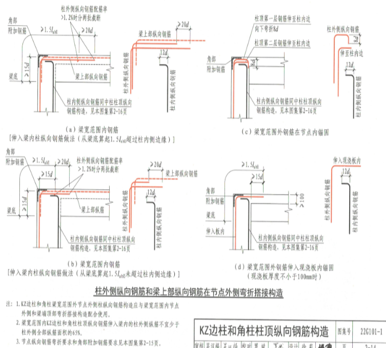

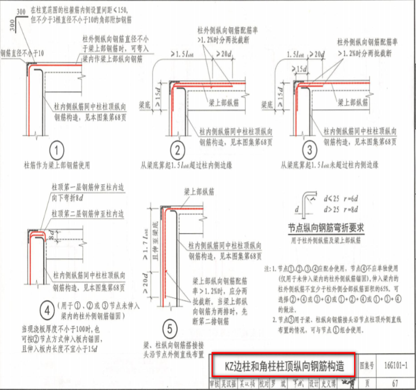

16GKZ边柱和角柱柱顶纵向钢筋构造，在22G中被拆分未了【柱外侧纵向钢筋和梁上部纵向钢筋与节点外侧弯折搭接构造、柱外侧纵向钢筋和梁上部钢筋在柱顶外侧直接搭接构造、梁宽范围内柱外侧纵向钢筋弯入梁内做梁筋构造】
18、构造详图-柱平法
--标准构造详图
16G101-1平法 柱
16G与22G差异：

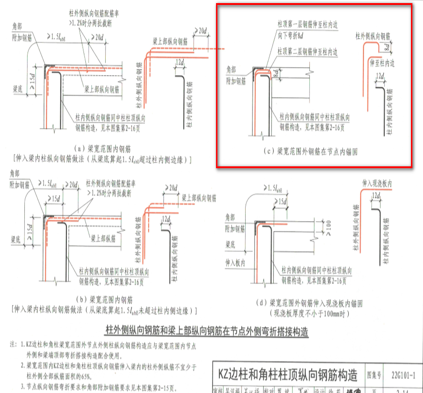

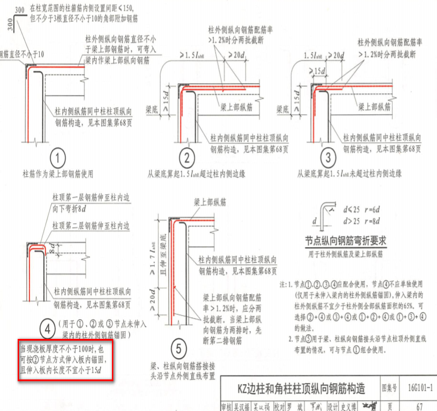

16GKZ边柱和角柱柱顶纵向钢筋构造节点②③④分别对应22G驻外侧纵向
钢筋和梁上部纵向钢筋在节点外倒弯折搭接构造节点abc，细化了钢筋大样，在16G中底下注释（当现浇板厚度不小于100时，按照节点②方式伸入板内锚固，且伸入板内长度不宜小于15d），22G给出了梁宽范围外钢筋伸入现浇板内锚固的图示，同时细化了附加钢筋大样。
19、构造详图-柱平法
--标准构造详图
16G101-1平法 柱
16G与22G差异：

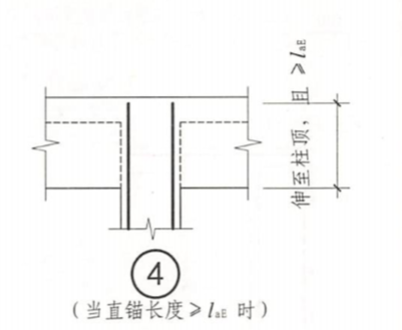

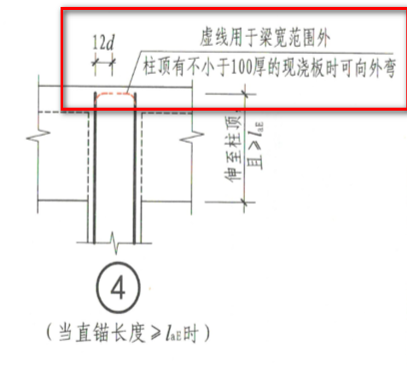

KZ中柱柱顶纵向钢筋构造，22G比16G多了一则注释“柱顶有不小于100厚的现浇板时可向外弯”。
20、构造详图-柱平法
--标准构造详图
16G101-1平法 柱
16G69页 KZ边柱、角柱柱顶等截面伸出时纵向钢筋构造
22G101-1平法 梁-1-31页
22G2-18页 KZ边柱、角柱柱顶等截面伸出时
16G与22G差异：

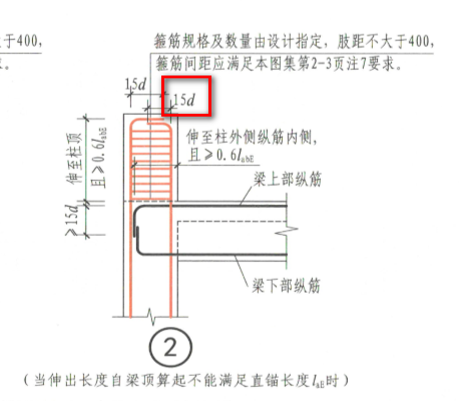

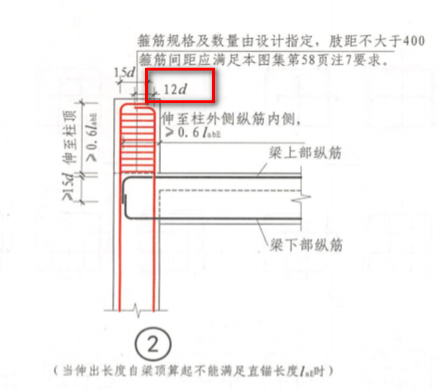

【KZ边柱、角柱柱顶等截面伸出是纵向钢筋构造】，当伸出长度自梁顶算起不能满足直锚长度Lae时，22G纵向钢筋锚长为15D，16G纵向钢筋锚长为12D，会影响钢筋工程量。
