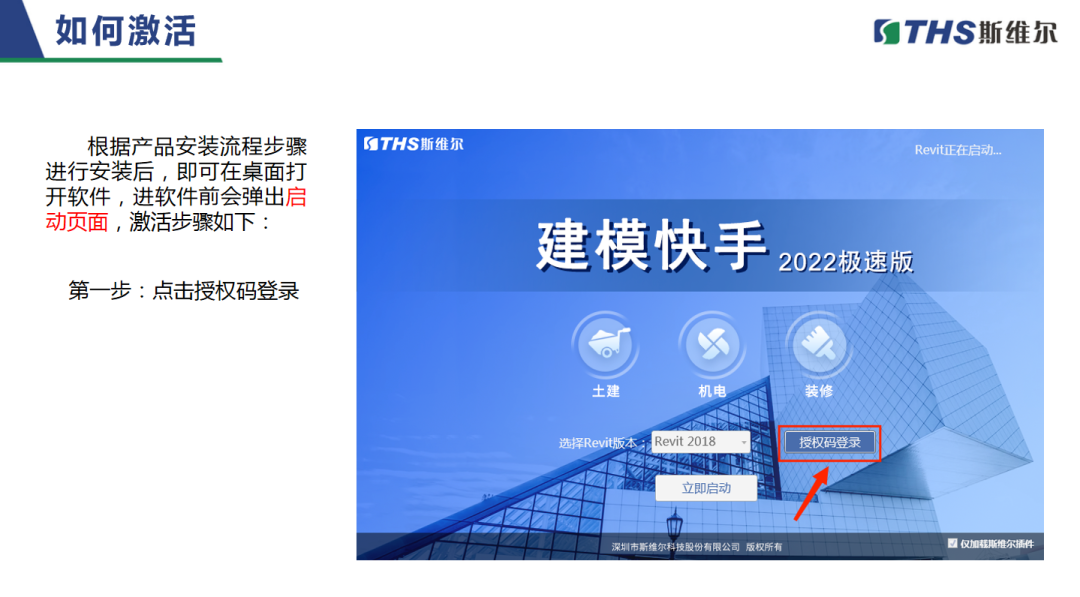

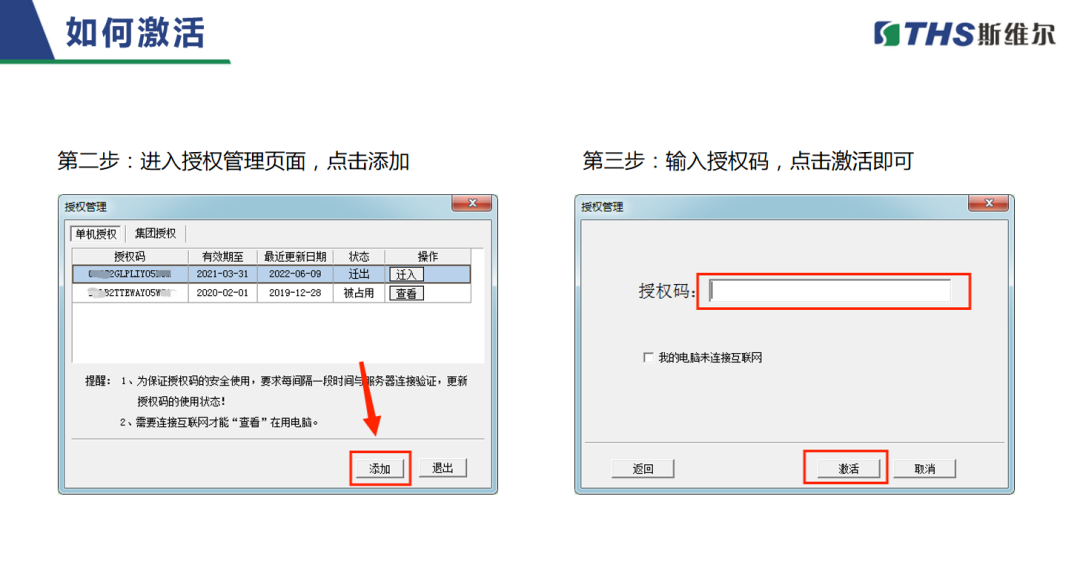

按照以上3个激活步骤操作即可。

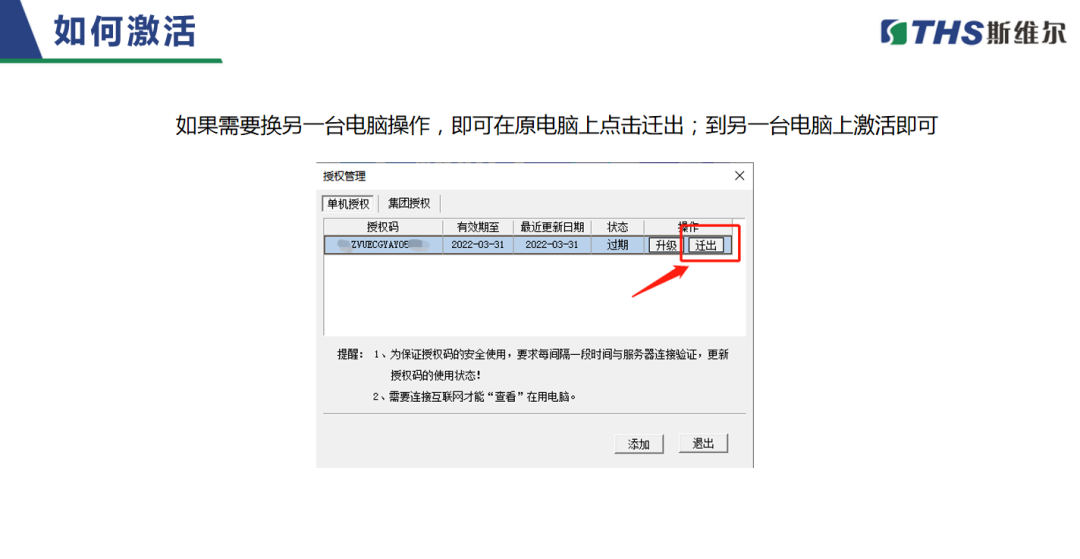

另外,若需要换一台新电脑使用软件,那么在原电脑上点击迁出,再到新电脑上激活即可。
土建
01
产品介绍及操作流程
建模快手2022极速版以快速识别、智能布置为主,快速生成结构、建筑等专业BIM模型,搭配族库管理,建模效率提高75%!

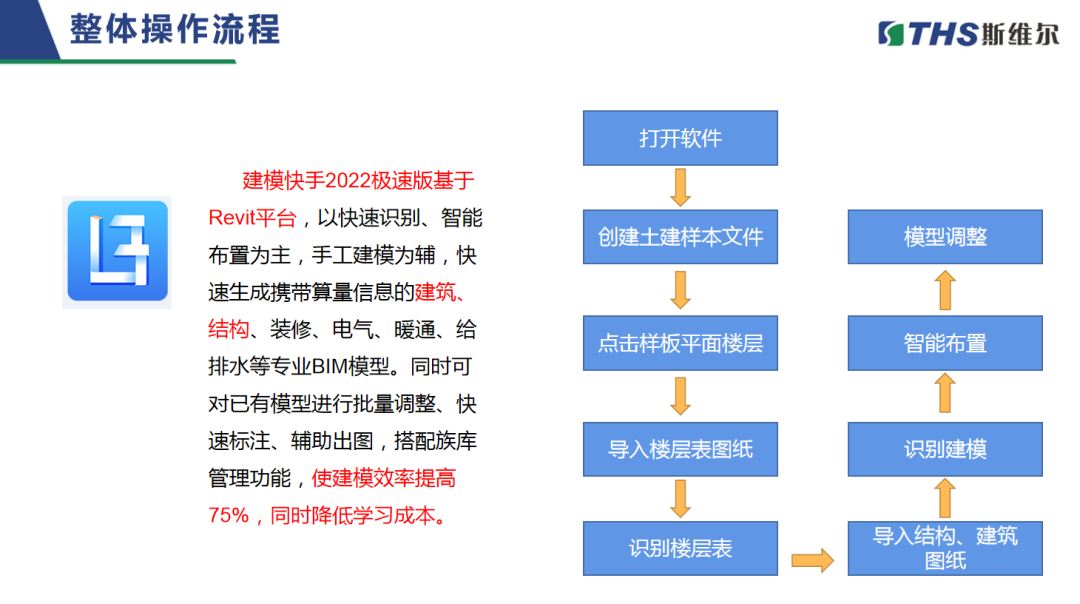

操作流程:

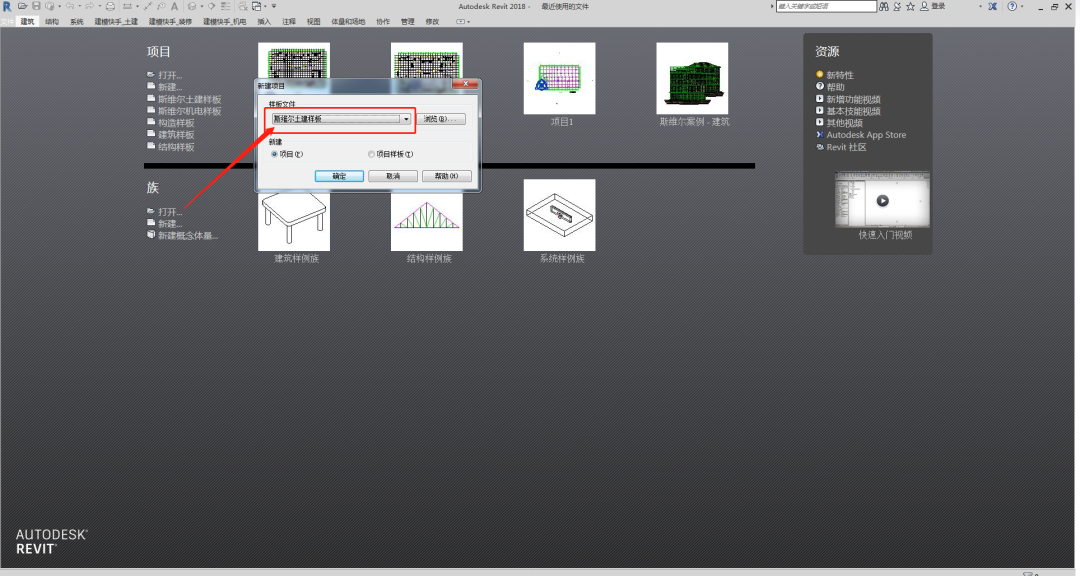

首先新建样板,土建建模必须选用土建样板;
接下来如上图第一步选择结构平面中的某一层,第二步导入一张楼层表的图纸,第三步对图纸进行识别楼层表;
最后楼层表识别出来后,在识别出来的楼层中导入图纸进行识别建模。

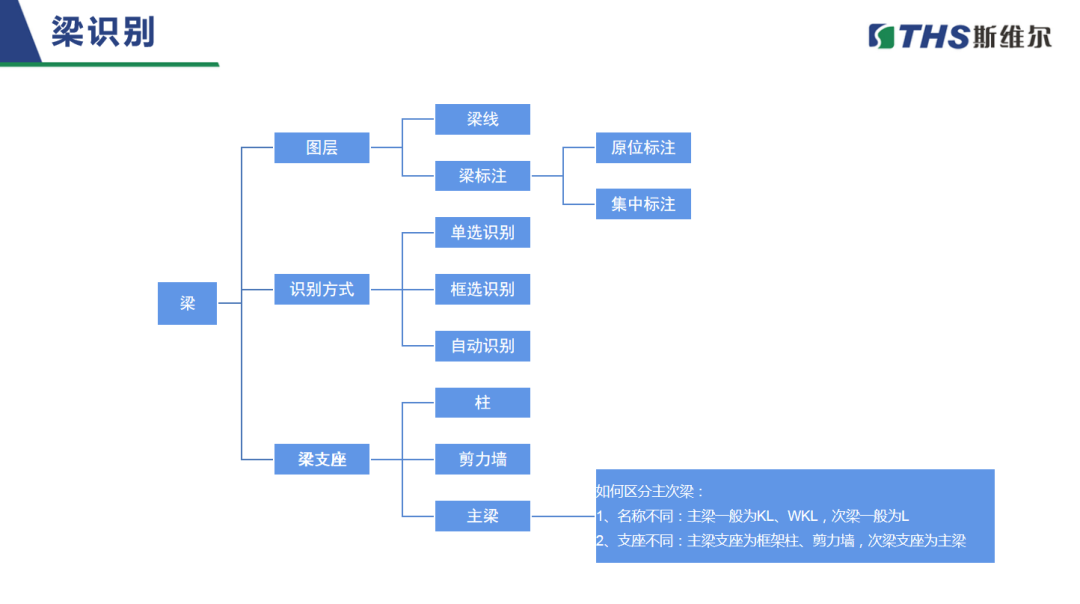

识别梁体,需要依次提取梁边线与梁标注,一定要提取完整,否则识别不全;识别的方式可采用自动识别、单选识别、框选识别;通常使用自动识别即可。

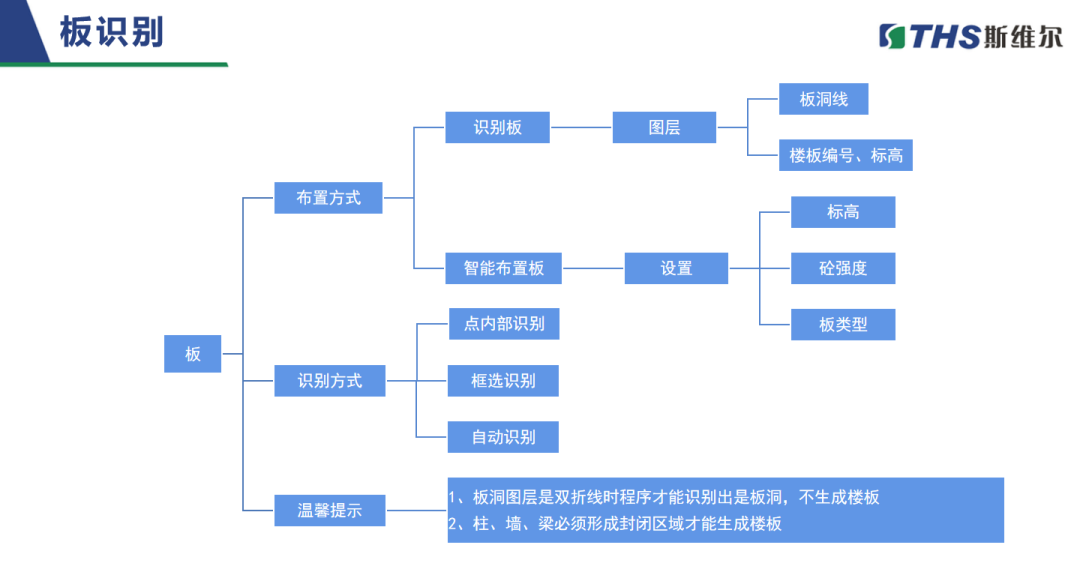

识别板体,需要提取楼板编号、标高与板洞线,这样识别出来的板会在有板洞线的位置便不再生成板;识别的方式可采用点内部识别、框选识别、自动识别;通常使用自动识别即可。
机电
整体介绍

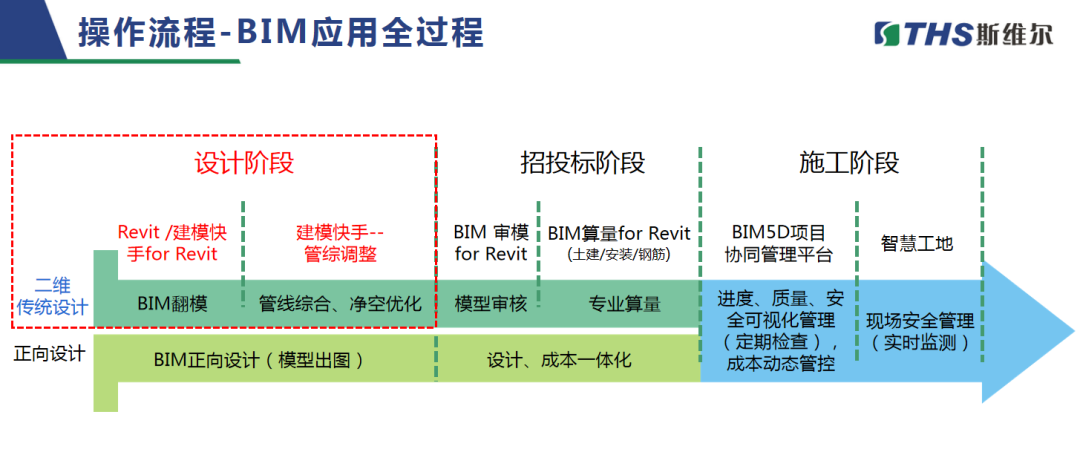

BIM应用全过程,建模快手2022极速版属于设计阶段,二维传统设计BIM翻模以及管线综合、净空优化。
建模快手2022极速版以快速识别、智能布置为主,快速生成电气、暖通、给排水等专业的BIM模型,搭配族库管理,建模效率提高75%!
02

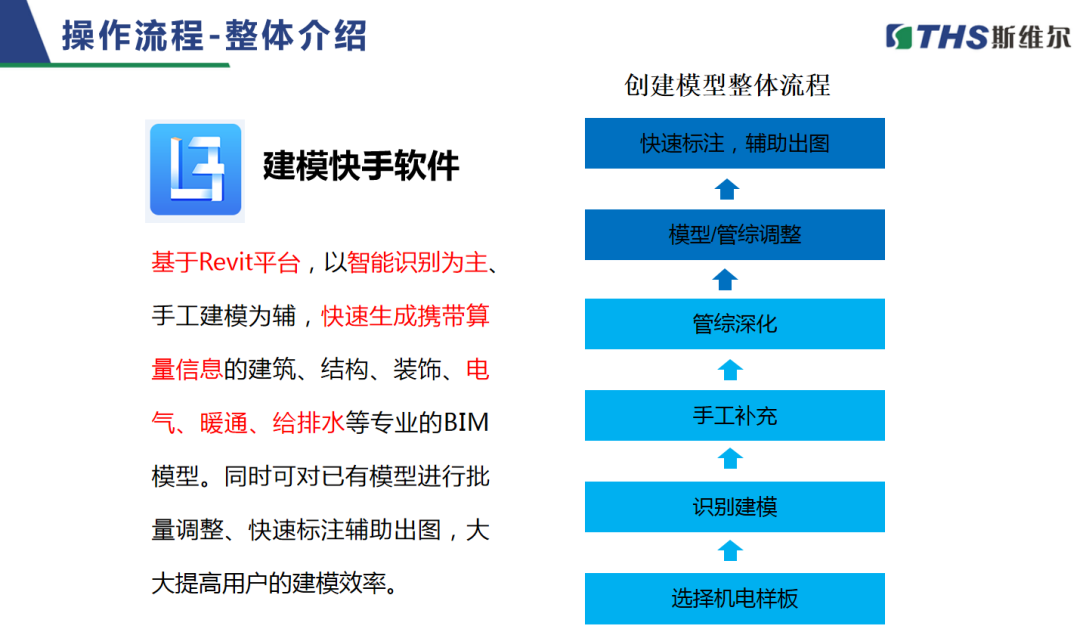

操作流程
首先选择样板,机电建模必须选用机电样板;

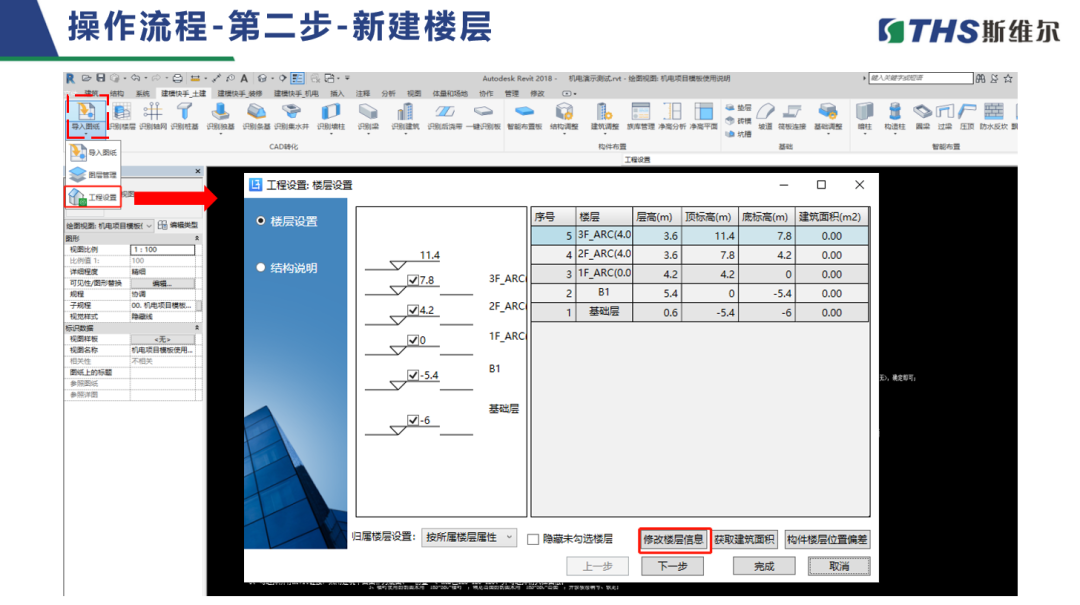

其次在工程设置中修改楼层信息,可新建楼层;

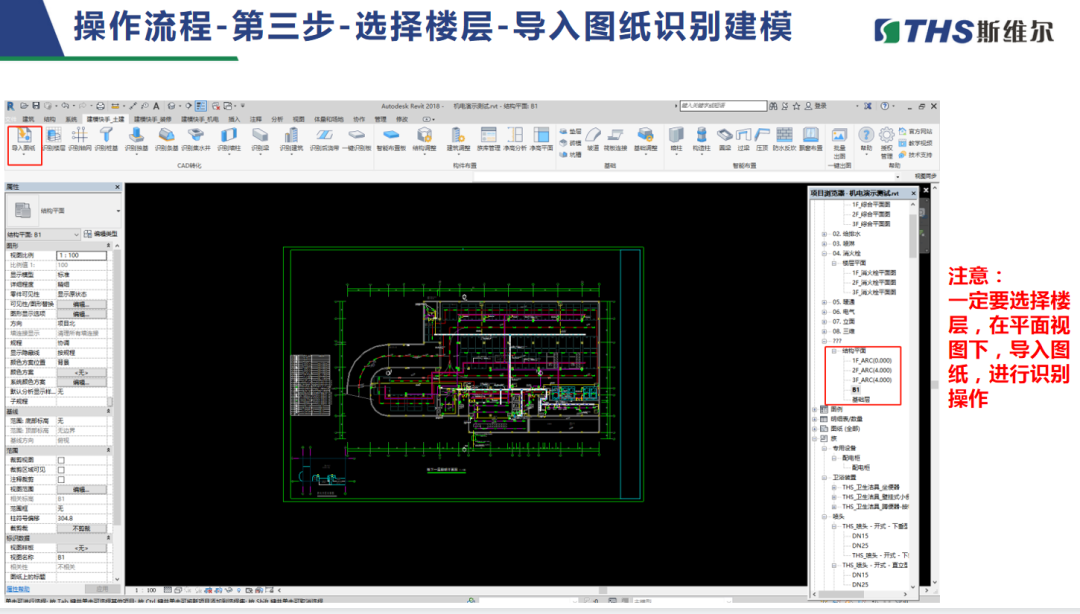

最后选择楼层,导入图纸识别建模,这里需要注意一定要选择楼层,在平面视图下,导入图纸进行识别操作。
